Manual Tutorial Visone

3. Características y estructura general del programa

Al ejecutar el programa Visone, cuya versión actual está en inglés, se abre la pantalla principal (Figura 3), donde se pueden observar tres partes principales del programa:

  1. La sección de menús: File, Edit, Nodes, Links, View, About (Figura 3). Algunos de estosmenús (Edit, Nodes, Links, View) están desactivados hasta que se comience a trabajar con bases de datos relacionales. Cada uno de estos menús contiene información específica referida a:
    • Files. En este menú se encuentran las opciones para poder gestionar y administrar los archivos que vayamos a usar: New, Open, Create, Create copy, Save, Save as, Export, Print, Options, etc.
    • Los menús de Nodes y Links contienen los comandos que nos permiten editar y modificar las opciones de visualización.
    • View. Este menú ofrece posibilidades de manejo de zoom sobre los gráficos desplegados, así como la opción de Modes con la cual uno puede cambiar de modo gráfico a modo de análisis sobre el mismo gráfico que se esté trabajando.
    • About. Este menú contiene información general del programa Visone (versión, creadores, etc.).

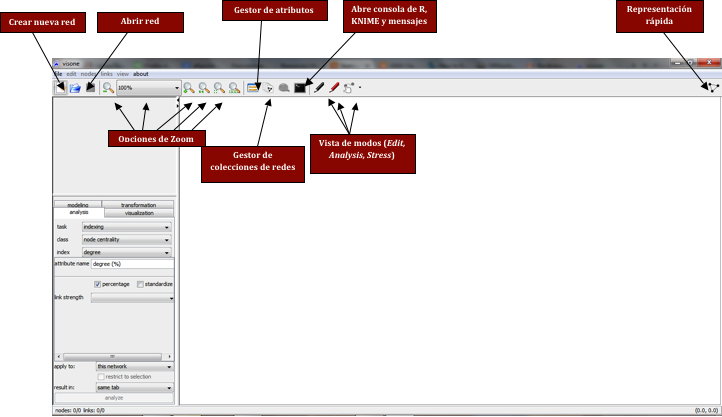

Figura 3: Menús general de Visone


  1. La sección de comandos predeterminados: Analysis/Visualization y Modelling/Transformation.

    • El menú de Analysis sirve para establecer y realizar el tipo y nivel de análisis, así como aquellas medidas de centralidad, que se van a utilizar para graficar. En la figura a continuación, se presentan las diferentes opciones del menú Analysis.

Figura 4. Opciones del submenú Analysis

    • Por su parte, el submenú Visualization permite expresar visualmente los cambios introducidos en la sección anterior permitiendo distinguirlos con colores, tamaños y espacios en la estructura, tanto a nivel de los nodos como a nivel de las relaciones.

Figura 5. Opciones del submenú Visualization

    • La opción Modelling está basado en la utilización del programa Siena para la realización de modelizaciones estocásticas de las redes sociales.

Figura 6. Opciones del submenú Modelling

    • Por su parte, el submenú Transformation permite realizar una serie de operaciones básicas a nivel de nodo, vínculo y red total de actores.

Figura 7. Opciones del submenú Modelling

  1. La sección de Main View, que permite visualizar la red de relaciones y realizar cambios interactivos en la estructura del gráfico y las propiedades gráficas de los vínculos y nodos. Para prevenir las modificaciones accidentales de la estructura del gráfico, existen tres modos de operación de la pantalla del gráfico, que se activan a través del menú View>Modes. Las tres opciones son: Edit mode, Analysis mode y Stress mode. En el modo Edit, los usuarios pueden añadir, borrar o modificar los nodos y vínculos a través de clicks del mouse. En el modo Analysis, se pueden realizar cambios en la visualización gráfica de la red, moviendo nodos o seleccionando nodos a través de clicks del mouse. En el modo Stress, se pueden realizar cambios sobre la visualización general del gráfico, basada en la representación de las distancias entre nodos establecidas en base a atributos de diadas.
