Manual Tutorial Visone

6. Análisis visual de redes sociales

El programa Visone contiene un conjunto de herramientas orientadas al análisis de la red social. Estas herramientas están contenidas en el menú Analysis, situado en el panel izquierdo de la pantalla, como se puede observar en la siguiente figura.

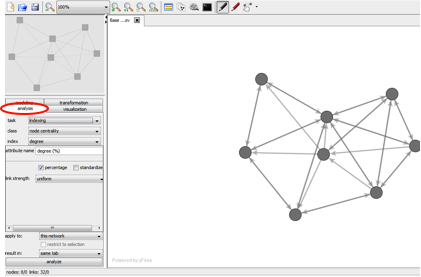

Figura 43: Menú de análisis de la red social

Las principales funciones de análisis que contiene este menú son las siguientes:

• Task: se refiere a la principal modalidad de análisis. Ésta puede ser de dos tipos: Indexing, que permite realizar análisis de medidas de Nodos y Grouping, que permite obtener cálculos del comportamiento de red según los grupos que la conforman.
• Class: permite elegir el tipo de indicador a calcular. Para las medidas de Nodos, existen diferentes tipos de indicadores de centralidad y densidad sobre los nodos que componen la red, medidas de centralidad de los vínculos, medidas de red y cálculos de normalización del peso de los vínculos.
• Index: permite elegir el indicador a calcular para la categoría de tipo de indicador (Class) y modalidad de análisis elegida (Task).

Todos los indicadores calculados se guardan como atributos a través de la casilla Attribute name, y a posteriori se clica en el botón Analyze para representar gráficamente los resultados obtenidos.

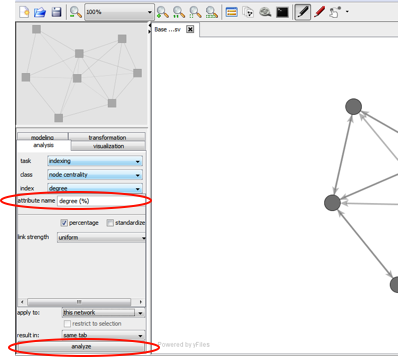

Figura 44: Obtención de resultados.

El programa además ofrece la posibilidad de aplicar el cálculo sobre más de un grafo, ya que en la opción Aply to las alternativas de aplicación son: This Network (Red Actual), Open Networks (Redes Abiertas). La opción Result in ofrece la posibilidad de guardar los resultados en la hoja abierta (Same tab) o en una nueva hoja (New tab).

Además, Visone recoge los resultados del análisis en el gestor de atributos Attribute manager; por ello, se les puede aplicar las mismas operaciones de edición y modificación de variables gráficas que en el módulo sobre la opción Mapping del menú Visualization.

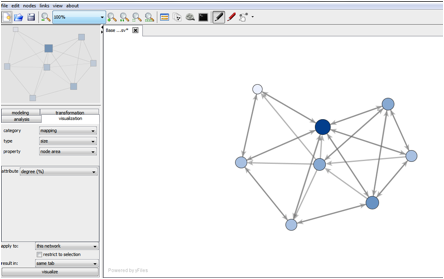

Figura 45: Configuración de los resultados obtenidos. Indicador Degree

En la figura anterior, se ha cambiado el color y el tamaño de los nodos en función del indicador calculado Degree.
